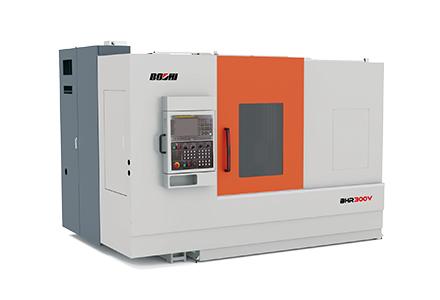

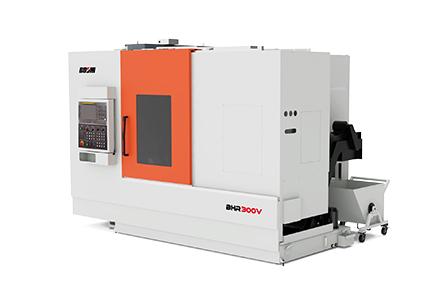

BHR300V臥式車銑複合加工中心采用臥式對列雙主軸布局，配置高速車銑主軸、回轉B軸、Y軸、中心架、圓盤刀庫，機床具有4軸聯動(選配5軸聯動)、具備高速高精度等特點。
設備用於對複雜軸類零件等精密車、銑複合加工，廣泛應用於船舶、汽車、模具等製造業，特別適合能源、油氣、擠出機螺杆、塑料機械、曲軸及通用加工領域，為用戶提供客戶化的加工方案。
產品特點：
1.通過有限元分析設計，保證整機結構緊湊、剛性高；
2.C1/C2/B軸均采用內裝直驅電機，具有精度高、響應快等特點；
3.采用正交設計結構，最大化Y軸加工範圍；
4.車銑共用圓盤刀庫，提供充足的刀具安裝能力，結構緊湊，換刀速度快;
5.工件一次裝夾完成多道工序加工，裝夾誤差少，生產效率高；
|
項目 |
單位 |
規格參數 |
|
|
加工範圍 |
床身上的回轉直徑 |
mm |
φ400 |
|
最大加工直徑（上刀塔） |
mm |
φ300 |
|
|
最大加工長度 |
mm |
1000 |
|
|
行程 |
X軸 |
mm |
500 |
|
Z1軸 |
mm |
1070 |
|
|
Z2軸（中心架） |
mm |
900 |
|
|
W軸(第2主軸) |
mm |
900 |
|
|
Y軸 |
mm |
220(±110) |
|
|
B軸 |
deg |
-30~+210° |
|
|
C軸 |
deg |
旋轉軸 |
|
|
進給 |
快速進給速度X/Y/Z1軸 |
m/min |
32 |
|
W軸 |
m/min |
32 |
|
|
B軸 |
r/min |
50 |
|
|
C1、C2軸 |
r/min |
50 |
|
|
第１主軸 第2主軸 |
卡盤尺寸 |
inch |
6 |
|
轉速 |
r/min |
Max 4500 |
|
|
主軸鼻端 |
- |
A2-5 |
|
|
上刀塔 |
刀具形式 |
|
HSK-T63 |
|
銑主軸轉速 |
r/min |
max 12000 |
|
|
中心出水壓力 |
MPa |
3 |
|
|
中心架 |
夾持範圍 |
mm |
φ30-φ180 |
|
刀庫 |
刀柄形式 |
|
HSK-A63 |
|
刀具容量 |
把 |
24 |
|
|
最大刀具重量 |
Kg |
6 |
|
|
最大刀具長度 |
mm |
250 |
|
|
NC裝置 |
華中數控 |
|
HNC-848D |
|
機床總重 |
|
Kg |
9000 |
