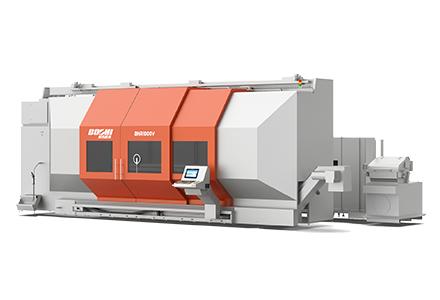

BH1000V 是一款具有五軸五聯動功能的臥式車銑複合加工中心。機床配置有 X、Y、Z、B、C1/C2 五軸，可實現車、銑、鏜、鑽、齒加工等工序複合加工；尤其適用於直線度、圓柱度、平行度、跳動要求小的高精加工、深孔加工及重型零件的加工。公司致力於複雜零件加工要求的分析，開發相關附件為每個用戶提供可定製的有效的整體解決方案。
產品適用於能源領域的汽輪機轉子軸、水輪機傳動軸、發電機傳動軸、風電齒輪箱傳動軸等；其他領域的空氣壓縮機公轉子和母轉子、石油天然氣行業的深孔鑽頭等零件的複合加工。
產品特點：
●床身：床身采用球墨鑄鐵鑄造，機床剛性及穩定性好；
●主軸箱：機械主軸采用雙電機主從模式，連接齒輪箱，雙檔變速，主電機功率可選擇，主軸夾緊力可調，可根據用戶需求配置電主軸；
●傳動驅動：X/Y/Z 軸均配置雙電機，傳遞扭矩大，移動速度快，五軸全閉環控製，加工精度高；

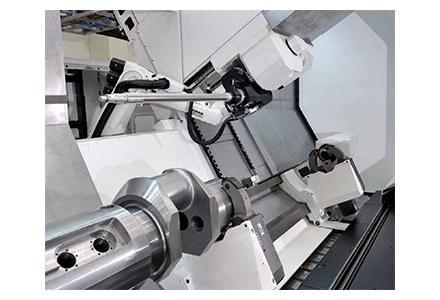

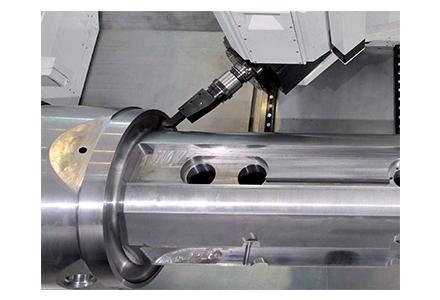

●加工能力：工件一次裝夾完成多道工序加工，裝夾誤差少、生產效率高；

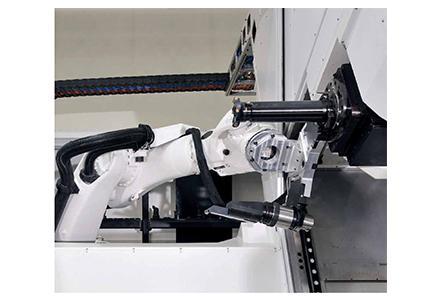

●刀庫：采用倉儲式刀庫，配備工業機器人實現刀具及附件頭快速更換，刀庫容量擴充方便，可根據用戶需求配置鏈式 / 圓盤刀庫；
●主軸端跳、徑跳均小於 0.008，加工表麵粗糙度可達到 Ra1.6。
適用行業：
1）能源領域：汽輪機及水電方麵的軸類工件；
2）大型船用柴油機領域：凸輪軸，曲軸等；
3）齒輪箱：風電齒輪箱的傳動零件和礦山機械的齒輪箱傳動零件等。
|
項目 |
單位 |
BHR1000V |
||
|
工作區域 |
回轉直徑 |
mm |
1220 |
|
|
兩頂尖距離 |
mm |
12000 |
||
|
工件最大重量 |
kg |
12000 |
||
|
車削主軸 |
主電機功率100% |
kW |
33+33 |
|
|
最大卡盤速度 |
rpm |
1000 |
||
|
最大扭矩100% |
Nm |
5145 |
||
|
手動卡盤直徑 |
mm |
1000 |
||
|
軸承前端直徑 |
mm |
260 |
||
|
主軸通孔直徑 |
mm |
185 |
||
|
主軸鼻端 |
DIN 55026 |
A15 |
||
|
C軸 |
最大轉速 |
rpm |
40 |
|
|
最大扭矩 |
Nm |
3800 |
||
|
最小分度角度 |
º |
0.001 |
||
|
行程範圍 |
º |
±n×360° |
||
|
銑削主軸 |
銑削電機功率 |
kW |
61 |
|
|
轉速 |
rpm |
3200 |
||
|
最大扭矩 S1(100%) |
Nm |
735 |
||
|
刀柄 |
|
HSK-T100 |
||
|
軸承前端直徑 |
mm |
130 |
||
|
B軸 |
最大轉速 |
rpm |
16 |
|
|
額定功率 |
kW |
5 |
||
|
額定輸出扭矩 |
Nm |
1780 |
||
|
鼠齒盤分度角度 |
º |
1 |
||
|
最小分度角度 |
º |
0.001 |
||
|
擺角範圍 |
º |
-100～+100 |
||
|
鎖緊扭矩（固定角度加工） |
Nm |
15000 |
||
|
鎖緊扭矩（任意角度加工鎖緊） |
Nm |
2400 |
||
|
X軸 |
快進速度 |
m/min |
40 |
|
|
額定功率 |
kW |
10.5+10.5 |
||
|
絲杆直徑 |
mm |
2×φ50 |
||
|
導軌寬度 |
mm |
65 |
||
|
最大進給力 |
N |
27000 |
||
|
行程 |
mm |
1230（-30～﹢1200） |
||
|
最小設定單位 |
mm |
0.001 |
||
|
Y軸 |
快進速度 |
m/min |
40 |
|
|
額定功率 |
kW |
10.5+10.5 |
||
|
絲杆直徑 |
mm |
2×φ50 |
||
|
導軌寬度 |
mm |
55 |
||
|
最大進給力 |
N |
28500 |
||
|
行程 |
mm |
650（±325） |
||
|
最小設定單位 |
mm |
0.001 |
||
|
Z軸 |
快進速度 |
m/min |
30 |
|
|
額定功率 |
kW |
10.5+10.5 |
||
|
最大進給力 |
N |
28800 |
||
|
Z軸行程 |
mm |
12500 |
||
|
最小設定單位 |
mm |
0.001 |
||
|
齒條精度 |
|
≥5 級 |
||
|
導軌寬度 |
mm |
65 |
||
|
尾座 |
套筒直徑 |
mm |
260 |
|
|
套筒行程 |
mm |
250 |
||
|
頂尖錐度 |
MT.No |
6 |
||
|
尾座行程 |
mm |
11900 |
||
|
精度 |
定位精度X/Y/Z軸 |
全 行 程 |
mm |
0.008/0.008/0.03 |
|
定位精度B/C軸 |
″ |
7/7 |
||
|
重複定位精度X/Y/Z軸 |
mm |
0.005/0.005/0.015 |
||
|
重複定位精度B/C軸 |
″ |
5/5 |
||
|
加工工件圓度 |
mm |
≤0.003/φ150 |
||
|
加工工件平麵度 |
mm |
≤0.015/φ150 |
||
|
刀庫 |
刀庫類型 |
|
雙圓盤刀庫 |
|
|
刀柄形式 |
|
HSK- T100 |
||
|
數量 |
把 |
60 |
||
|
最大刀具長度 |
mm |
500 |
||
|
最大刀盤直徑(滿刀/淩空) |
mm |
φ120/φ180 |
||
|
最大刀具重量 |
kg |
20 |
||
|
數控係統 |
|
西門子SINUMERIK ONE |
||
