產品介紹：

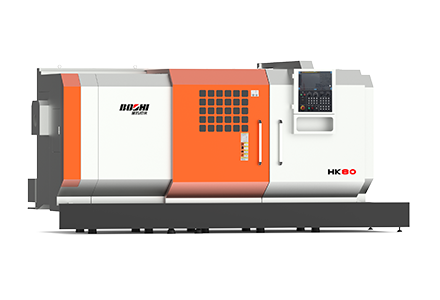

HK80係列車床是一款整體式床身、四檔液壓變速、檔內無極調速的簡式數控車床。可用於加工各類形狀的盤類零件、環狀零件、軸類零件，能滿足內外圓、台階、錐麵、球麵、螺紋等各類車削加工；適用於黑色金屬、不鏽鋼、合金鋼等材料的車、鏜、鑽、攻絲加工。

產品特點：

1、采用高強度鑄鐵整體式床身，強度高吸震性好；多次時效處理，有效抑製了加工過程中切削力導致的變形和應力。導軌副經中頻淬火和精密磨削及貼塑、刮研工藝，使摩擦阻力小，精度保持性長久。

2、機床的主軸箱通過齒輪傳動，四檔液壓變速，檔內無級，最大輸出扭矩可達2100N·m，主軸最高轉速達1000 r/min。

3、導軌、滾珠絲杠副采用集中自動稀油潤滑，定時定量向各潤滑部位注油，保證各滑動麵均勻潤滑，保證了滾珠絲杠副和導軌的使用壽命。

4、采用電動刀架，換刀快、穩定可靠。

適用行業：

適應輕工、機械、汽車、摩托車等多個行業。

技術規格：

項目		單位	參數
加工範圍	床身上最大回轉直徑	mm	φ800
	床鞍上最大回轉直徑	mm	φ480
	最大車削直徑（四工位）	mm	φ800
	兩頂尖距	mm	1000		1500		2000	3000	4000		5000		6000
主軸	主軸孔徑	mm	φ105
	主軸頭型式		A2-11
	卡盤直徑	mm	φ315（手動卡盤）
	主軸軸承內徑	mm	φ160 /φ140 /φ130
	主軸轉速	r/min	I 20-204；II 39-354；III 71-642；IV 124-1000
	主軸最大扭矩	Nm	2100
床鞍	床身導軌寬度	mm	650
	X/Z向快進速度	m/min	6/7					6/6	6/5				6/4
	X/Z向行程	mm	430/ 760	430/ 1350		430/ 1850		430/ 2850	430/ 3850		430/ 4850		430/ 5850
刀架	刀具尺寸	mm	32×32
	刀架裝刀容量		4
	刀台寬度	mm	240×240（標配）

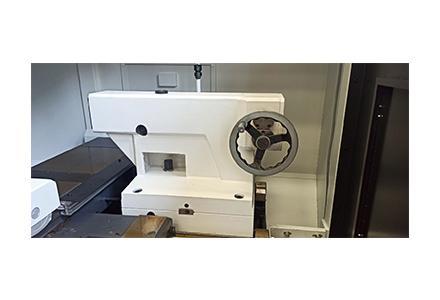

尾座	尾座套筒直徑(	mm	φ100						140
	尾座套筒錐度		MT No 5						MT No 6
	尾座套筒最大行程	mm	250						200
其它	電源	kVA	40
	主電機	kW	15 kW伺服電機
	機床外形尺寸（長×寬×高）	mm	4280×2200×1900 （1000）
			4880×2200×1900 （1500）
			5800×2260×1900 （2000）
			6850×2260×1900 （3000）
			7700×2300×2100（4000）
			8650×2400×2100 （5000）
			9650×2400×2100 （6000）
	淨重量	kg	7200	8000		8600		9600	11000	12000		13000
			注：1.增大刀架將會減小相應的最大車削直徑和長度；
