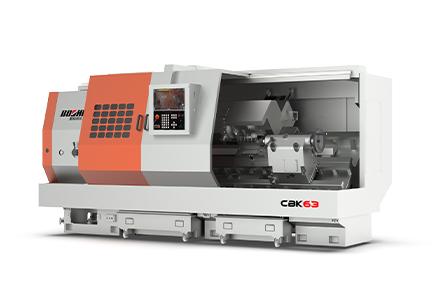

CBK63數控車床是一款45°斜床身+底座、三檔手動變速的簡式數控車床，剛性好、排屑流暢、主軸采用三檔機械變速，配備伺服電機實現檔內無級變速，主軸扭矩大、剛性高、可靠性好、具有良好的切屑性能，是強有力加工各種盤類和長軸類工件的得力工具。
產品特點：

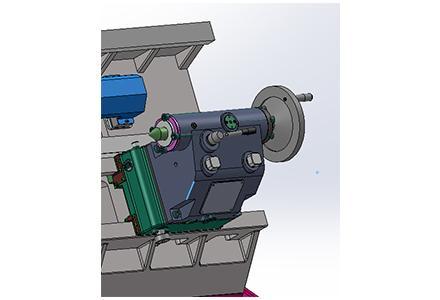

1）采用45°斜床身+底座結構，排屑流暢，裝夾工件方便。多次時效處理，有效抑製了加工過程中切削力導致的變形和應力。導軌副經中頻淬火和精密磨削及貼塑、刮研工藝，使摩擦阻力小，精度保持性長久。
2）機床的主軸箱通過手動三檔變速，檔內無級，可實現恒線速切削，主軸最高轉速達1600 r/min。
3）X/Z軸采用伺服電機與滾珠絲杠直接連接，進給精度高，可獲得更高的加工精度。
4）導軌、滾珠絲杠副采用集中自動稀油潤滑，定時定量向各潤滑部位注油，保證各滑動麵均勻潤滑，保證了滾珠絲杠副和導軌的使用壽命。

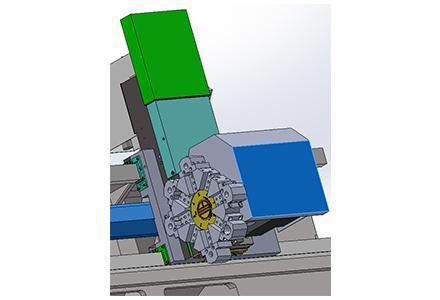

5）采用電動刀架，換刀快、穩定可靠。
6）配備冷卻泵及水箱，保證加工過程充分冷卻。
7）機床采用符合安全標準的防護，既防止冷卻液飛濺、又保證操作安全、外觀宜人。
8）機床以國產數控係統為主，安全性能符合GB/T5226.1電器安全標準，性價比高，穩定可靠。
適用行業：
適應輕工、機械、汽車、摩托車等多行業用戶的多品種、大批量產品的加工。
|
項 目 |
規 格 |
|||
|
CBK63.1000 |
CBK63.2000 |
CBK63.3000 |
||
|
加工範圍 |
床身上最大回轉直徑 mm |
φ630 |
||
|
床鞍上最大回轉直徑 mm |
φ445 |
|||
|
最大車削直徑 mm |
φ500（四工位）/φ450（八工位） |
|||
|
最大車削長度 mm |
1000/800（八工位） |
2000／1800（八工位） |
3000/2800（八工位） |
|
|
最大棒料直徑 |
φ62 |
|||
|
主軸 |
主軸孔徑 mm |
φ84 |
||
|
主軸頭型式 |
A2-11(手動卡盤)/ A2-8(液壓卡盤) |
|||
|
主軸轉速 r/min |
20-210 (低) 50-525 (中) 155-1600 (高) |
|||
|
主軸軸承內徑 mm |
φ140 φ110 |
|||
|
主電機 Kw |
11 kW伺服電機 |
|||
|
尾座 |
尾座套筒直徑 mm |
φ100 |
||
|
標準/活主軸結構頂尖錐度 MT No. |
5/4（5） |
|||
|
尾座套筒最大行程 mm |
150mm |
|||
|
刀架 |
刀架裝刀容量 |
4/8 |
||
|
電動刀架刀台寬度 mm |
200×200（4工位） |
|||
|
刀架標準刀具截麵 mm |
32×32 |
|||
|
快進速度X/ Z ( m/min) |
8/8 |
|||
|
移動距離 X/Z mm |
350（270八工位）/1000/800（八工位） |
350（270八工位）/2000/1800（八工位） |
350（270八工位）/3000/2800（八工位） |
|
|
其他 |
電源 kVA |
30 |
||
|
機床外形尺寸 mm |
2720×1805×1885 |
3982×1805×1885 |
5052×1805×1885 |
|
|
機床淨重 kg |
5000(含液壓係統) |
5500(含液壓係統) |
7500(含液壓係統) |
|
|
最大工件加工重量（兩端裝卡）kg |
1200（φ315三爪卡盤） |
|||
